Назначение

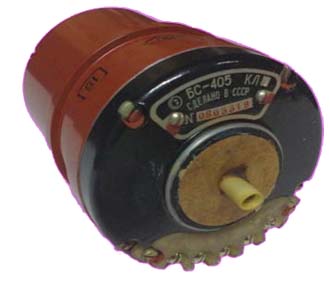

Сельсин БС-405 бесконтактный предназначен для работы в трансформаторном режиме. Сельсины являются индукционными машинами, которые позволяют при постоянном напряжении на входе получать на выходных обмотках систему напряжений, амплитуда и фаза которых определяются угловым положением ротора. Назначение – приемник. Сельсины также позволяют преобразовать такую систему напряжений в соответствующее ей угловое положение ротора или в напряжение, фаза и амплитуда которого является функцией системы входных напряжений и угла поворота ротора. Сельсины БС-405 применяются в качестве измерителей рассогласования следящих систем. При помощи сельсинов могут быть построены системы дистанционных передач индикаторного (ИДП) и трансформаторного (ТДП) типов, вследствие чего различают индикаторный и трансформаторный режимы их работы.
Технические характеристики
Частота напряжения возбуждения - 50Гц;
Напряжение возбуждения - 110В;
Ток возбуждения холостого хода - 0,09А;
Потребляемая мощность - 2,0Вт;
Номинальное вторичное напряжение холостого хода - 35В;
Момент трения - 20Гсм;
Скорость вращения - 500об/мин;
Сельсины БС-405 подразделяются на классы точности:
- сельсин БС-405 1 класс точности (1 кл. т.) имеет характеристики:
- Погрешность следования - ±18угл.мин;
- сельсин БС-405 2 класс точности (2 кл. т.) имеет характеристики:
- Погрешность следования - ±30угл.мин;
- сельсин БС-405 3 класс точности (3 кл. т.) имеет характеристики:
- Погрешность следования - ±45угл.мин;
Габариты: - длина - 119мм; - диаметр - 62мм;
Масса прибора сельсин БС-405 бесконтактный - 1,25кг;
