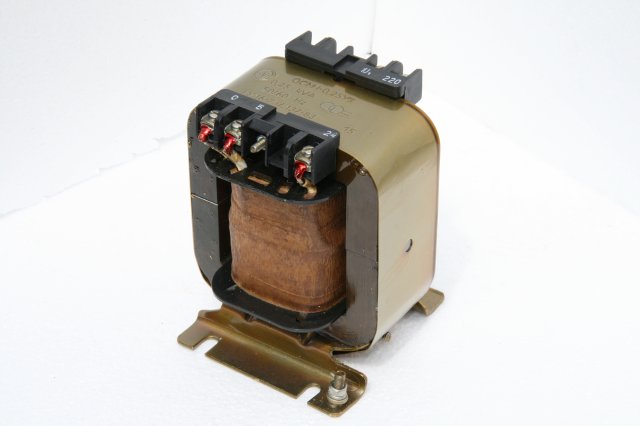

Трансформаторы серии ОСМ1 (однофазные, сухие, многоцелевого назначения) мощностью 0,063 – 4,0 кВ•А напряжением первичной обмотки от 115 до 660 В, вторичных обмоток от 12 до 260 В предназначены для питания цепей управления, местного освещения, сигнализации и автоматики.
Трансформаторы соответствуют требованиям ГОСТ 19294-84. Виды климатического исполнения – У3, УХЛ3 и Т3 по ГОСТ 15150-69. Трансформаторы устойчивы к воздействию ударных нагрузок с ускорением до 8g и вибрационных нагрузок в диапазоне частот 10-60 Гц с максимальным ускорением 2g и рассчитаны на установку в закрытых помещениях на высоте над уровнем моря не более 1000 м.
Исполнение трансформаторов по условиям установки на месте работы – встраиваемые. Трансформаторы мощностью 1,6; 2,5 и 4,0 кВ•А устанавливаются на горизонтальной плоскости, а мощностью до 1,0 кВ•А включительно – как на горизонтальной, так и на вертикальной плоскостях.
Класс нагревостойкости изоляции для трансформаторов мощностью 0,063 – 2,5 кВ•А климатических исполнений У и УХЛ – Е, для трансформаторов климатического исполнения Т и трансформаторов мощностью 4,0 кВ•А исполнения У – В по ГОСТ 8865-93. Трансформаторы одного типа различных климатических исполнений одинаковы по всем электрическим параметрам и отличаются только защитными покрытиями.
По способу защиты от поражения электрическим током трансформаторы относятся к классу I по ГОСТ 12.2.007.0-75 и имеют степень защиты IP00 по ГОСТ 14254-96. По согласованию между заказчиком и изготовителем трансформаторы мощности 0,063 … 1,0 кВ•А могут выполняться со степенью защиты контактных зажимов IР20.
Корректированный уровень звуковой мощности трансформаторов не более 49 дБА как при холостом ходе, так и при номинальной нагрузке.
Доступные к заказу напряжения:
ОСМ1-0,063 220/5-110
ОСМ1-0,063 220/5-12
ОСМ1-0,063 220/5-220
ОСМ1-0,063 220/5-24
ОСМ1-0,063 220/5-36
ОСМ1-0,063 220/5-42
ОСМ1-0,063 380/29/29
ОСМ1-0,063 380/5-110
ОСМ1-0,063 380/5-12
ОСМ1-0,063 380/5-130
ОСМ1-0,063 380/5-220
ОСМ1-0,063 380/5-24
ОСМ1-0,063 380/5-29
ОСМ1-0,063 380/5-36
ОСМ1-0,063 380/5-42
ОСМ1-0,063 380/82/82
