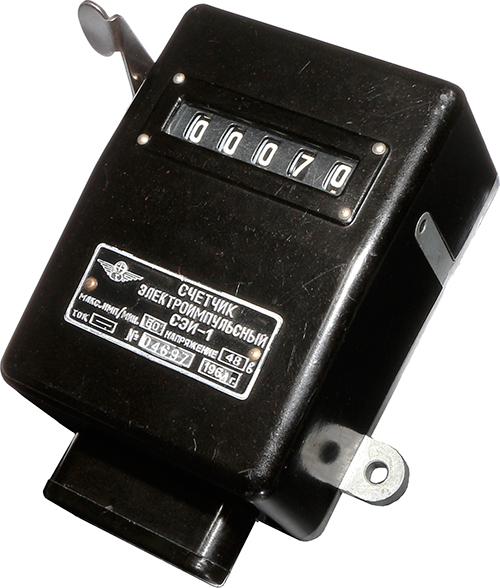

Счетчики электрических импульсов СЭИ-1
предназначены для отсчета количества электрических импульсов, поступающих на его вход. При помощи электроимпульсного счетчика можно осуществлять подсчет количества штучной продукции, пуска агрегатов и т.п.
Конструкция и принцип действия
Электромагнитный счетчик СЭИ-1 состоит из силуминового основания, на котором закреплены электромагнит с якорем, счетный механизм, механизм сбрасывания и клеммник для подключения внешних проводов.
Электромагнит электроимпульсного счетчика СЭИ-1 состоит из пластмассовой катушки с одной обмоткой и магнитопровода. Катушка одета на средний стержень магнитопровода, состоящего из Ш-образных пластин. Пластины собраны в единый пакет, скреплены заклепками и покрыты лаком. Для устранения вибрации якоря, на торцах боковых стержней магнитопровода имеются пазы, в которые вставлены короткозамкнутые витки (экраны), удерживающиеся в пазах за счет кернения. На основании электромагнит крепится при помощи двух винтов.
Якорь счетчика электрических импульсов СЭИ-1 имеет сложную форму и выполнен методом штамповки. Оси вращения якоря закреплены винтами в опорах, отлитых заодно с основанием. Для лучшего скольжения по оси в якорь запрессованы две латунные втулки. Якорь имеет выступ, выполненный в виде анкерной вилки, при помощи которой поворачивается зубчатое колесо счетного механизма. У счетчиков более поздних выпусков анкерная вилка имеет пластмассовые наконечники.
Начальное положение якоря регулируется специальным винтом.
В исходное положение якорь возвращается за счет винтовой цилиндрической возвратной пружины, которая одним концом зацеплена за выступ на основании, а вторым - за выступ на якоре.
Счетный механизм электромеханического счетчика СЭИ-1 состоит из цифрового барабана, двойного зубчатого колеса и трибок. Цифровой барабан имеет пять цифровых колёс, свободно вращающихся на общей оси. На одной оси вместе с цифровыми колесами размещены двойное зубчатое колесо и рычаг отклонения каретки с трибками при сбросе счетчика. У счетчиков ранних выпусков зубчатое колесо металлическое, у счетчиков поздних выпусков оно выполнено из пластмассы.
Вращение с одного цифрового колеса на другое передается посредством пяти промежуточных трибок, расположенных на одной оси, закрепленной на П-образной каретке. Каретка, в свою очередь, свободно вращается на одной оси с механизмом сбрасывания.
Возврат каретки трибок в исходное положение происходит под действием винтовой цилиндрической возвратной пружины, которая одним концом зацеплена за выступ на основании, а вторым - за отверстие в каретке. Начальное положение каретки регулируется специальным винтом.
Для предотвращения случайных поворотов каретки трибок и для обеспечения надежности зацепления трибок с цифровыми колесами после возврата рычага сброса служит плоская пружина, укрепленная на основании.
Механизм сбрасывания счетчика СЭИ-1 состоит из рычага обнуления показаний, возвратной пружины, кулачка и гребенки сброса, которые размещены на одной оси.
Возврат механизма сбрасывания в исходное положение осуществляется за счет возвратной пружины.
Для защиты внутренностей счетчика от попадания пыли сверху одевается карболитовый кожух, который удерживается на основании за счет четырех винтов. В кожухе напротив цифрового барабана имеется застекленное окошко и закрепленная с внутренней стороны металлическая пластина с прямоугольными отверстиями, позволяющими видеть только одну цифру каждого цифрового колеса. Также на кожухе закреплен алюминиевый шильдик, на котором нанесена информация о счетчике.
Для крепления счетчика на шасси аппаратуры у основания имеются три проушины.
Счетчик электрических импульсов СЭИ-1 работает следующим образом.
Под действием кратковременного электрического импульса, поступающего в обмотку электромагнита, последний притягивает и отпускает якорь, который при помощи анкерной вилки поворачивает зубчатое колесо на один зуб. Зубчатое колесо в свою очередь поворачивает на один зуб первую трибку, а трибка - первое цифровое колесо, поворачиваясь, колесо меняет цифру на следующую. По приходе десятого импульса профилированный выступ на первом цифровом колесе поворачивает на один зуб вторую трибку, которая поворачивает на одну цифру второе цифровое колесо и т.д.
При повороте рычага сброса кулачок нажимает на рычаг, который отклоняет каретку с трибками, выводя последние из зацепления с цифровыми колесами. Гребенка сброса нажимает на профилированные выступы каждого цифрового колеса и поворачивает их в нулевое положение.
Краткие технические характеристики
Номинальное напряжение: 48, 110 В постоянного тока
Частота поступления импульсов: не более 60 в минуту
Емкость счетчика: 99999 импульсов
Габариты: 72 х 124 х 158 мм (В х Ш х Д)
Вес: не более 1 кг

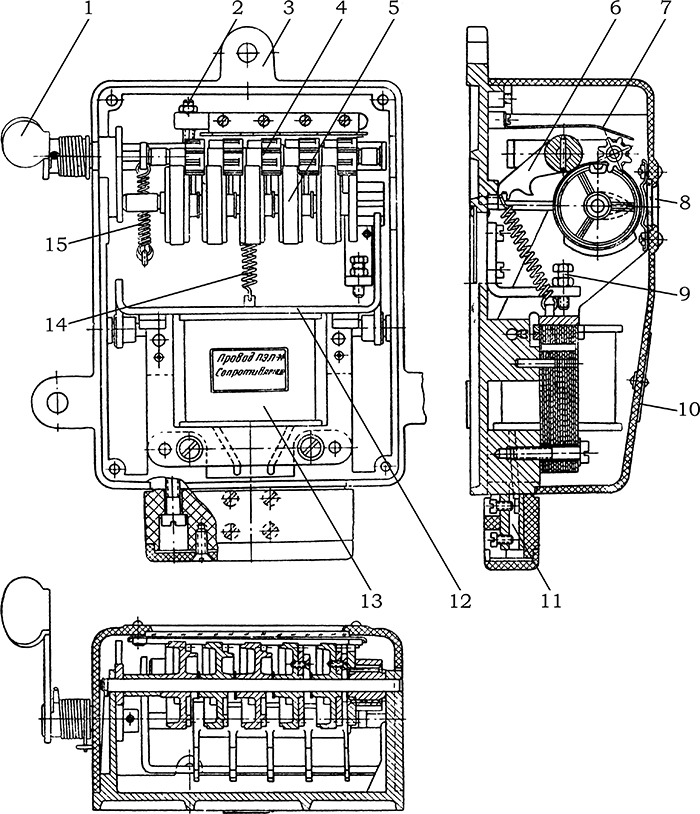

Рисунок 1. Конструкция счетчика электрических импульсов СЭИ-1
1 – рычаг обнуления показаний; 2 – винт регулировки положения каретки; 3 – основание; 4 – ось с трибками; 5 – ось с цифровыми колесами; 6 – ось с гребенками сброса; 7 – плоская пружина; 8 – кожух и смотровое окошко; 9 – винт регулировки положения якоря; 10 – шильдик; 11 – клеммная колодка; 12 – якорь; 13 – электромагнит; 14 – возвратная пружина якоря; 15 – возвратная пружина каретки.
