ТКС203ДОДБ

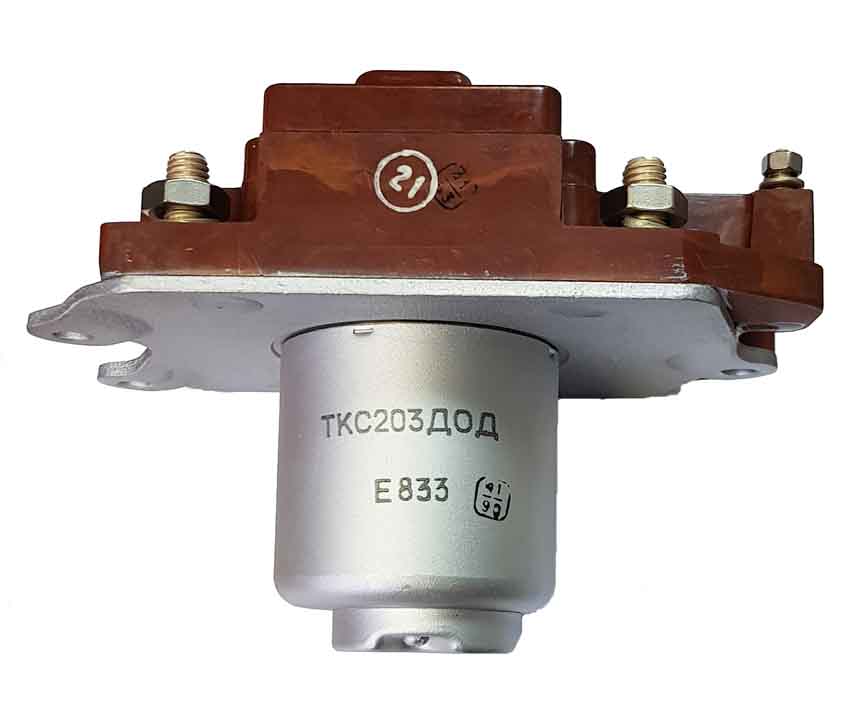

Контактор ТКС203ДОДБ электромагнитный, трехцепевой, включающий, с двойным разрывом цепи и обмоткой рассчитанной на включение в сеть постоянного тока с номинальным напряжением 27 В.
Предназначен для работы в составе электронных схем управления коммутацией в электросистемах объектов авиационной и другой техники, эксплуатируемой в любых климатических условиях, включая тропические.
Контактор ТКС203ДОДБ имеет три независимых замыкающих и один вспомогательный контакт на ток от 0,2 до 200 А.
Обеспечивает коммутацию электрических цепей постоянного тока напряжением от 16 до 30 В и трёхфазного переменного тока напряжением от 20 до 420 В.
Режим работы - продолжительный.
Тип корпуса - негерметичный, зачехлённый.
Основные технические и эксплуатационные характеристики контактора ТКС203ДОДБ:
● Напряжение в цепи управления постоянного тока, В ...... 27;
● Диапазон напряжений коммутируемой цепи постоянного тока, В ...... 16-30 (в наземных условиях до 125 В);
● Диапазон напряжений коммутируемой цепи переменного тока 360-440Гц, В ...... 20-240 (в наземных условиях до 420 В);
● Диапазон напряжений коммутируемой цепи переменного тока 45-55Гц, В ...... 20-420 (в наземных условиях);
● Диапазон токов коммутируемой цепи, А ...... 0,2-200;
● Конструктивное исполнение ...... негерметичный;
● Температура окружающей среды, °С ...... от -60 до +85;
● Габаритные размеры, мм ...... 187х107х98;
● Масса, кг ...... 1,65.
Расшифровка условного обозначения:
ТКС203ДОДБ
Т - номинальное напряжение обмотки управления 27 В;
К - контактор с питанием цепи управления постоянным током;
С - значение номинального тока в цепи главных контактов, обозначает разряд:
- буква Д - десятки;
- буква С - сотни.
2 - указывает количество единиц данного разряда;
0 - число независимых размыкающих контактов;
3 - число независимых замыкающих контактов;
Д - режим работы - длительный;
О - максимально допустимая температура окружающей среды: О - 85°С;
Д - дополнительные конструктивные особенности и модификации контактора;
Б - наличие вспомогательного контакта.
