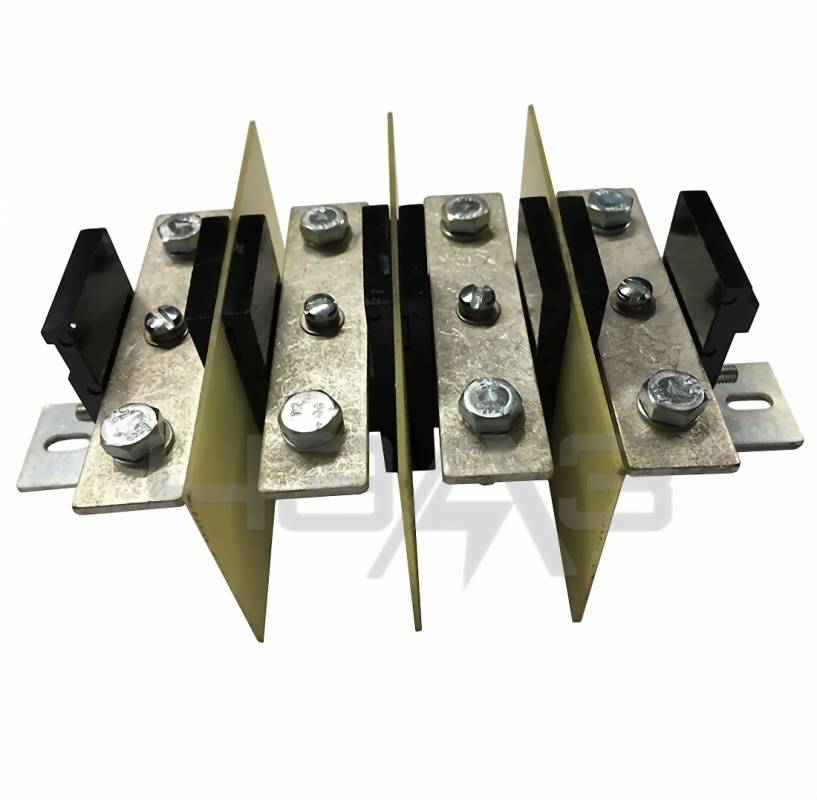

Блоки зажимов наборных серии БЗН24-140П400-К/К У3-4
предназначены для присоединения и ответвления медных и алюминиевых проводников в электрических цепях переменного тока напряжением от 6 до 660 В частоты 50 Гц и 60 Гц и постоянного тока напряжением от 6 до 440 В и применяются как комплектующие изделия в стационарных установках.
Выводы блоков зажимов БЗН24 'под винт' допускают следующее подсоединение:
- одной или двух медных однопроволочных неоконцованных жил сечением 0,35-16 мм2 без изгибания в кольцо, не превышающим номинальное сечение зажима блока
- одной или двух медных многопроволочных жил сечением 0,35-16 мм2, оконцованных наконечником
- одной или двух однопроволочных алюминиевых, алюмомедных или из алюминиевых сплавов неоконцованных жил сечением 2,5-16 мм2, без изгибания в кольцо, не превышающим номинальное сечение зажима блока
- одной медной однопроволочной или многопроволочной жилы и одной алюминиевой, алюмомедной или из алюминиевых сплавов однопроволочной жилы с суммарным сечением, не превышающим номинальное сечение зажима блока, неоконцованных наконечником, без изгибания в кольцо, одинаковых сечений или с разницей в один размер.
Выводы блоков зажимов БЗН24 'под пайку' допускают подсоединение одной и более жил с суммарным сечением, не превышающим максимально допустимого сечения блока зажимов. При этом допускается подсоединение только медных проводников с однопроволочными или многопроволочными жилами.
Выводы блоков зажимов БЗН24 «под кабельный наконечник» допускают следующее подсоединение:
- одной или двух медных многопроволочных жил сечением 25-150 мм2, оконцованных наконечником;
- одной или двух алюминиевых, алюмомедных или из алюминиевых сплавов многопроволочных жил сечением 25-150 мм2, оконцованных наконечником.
