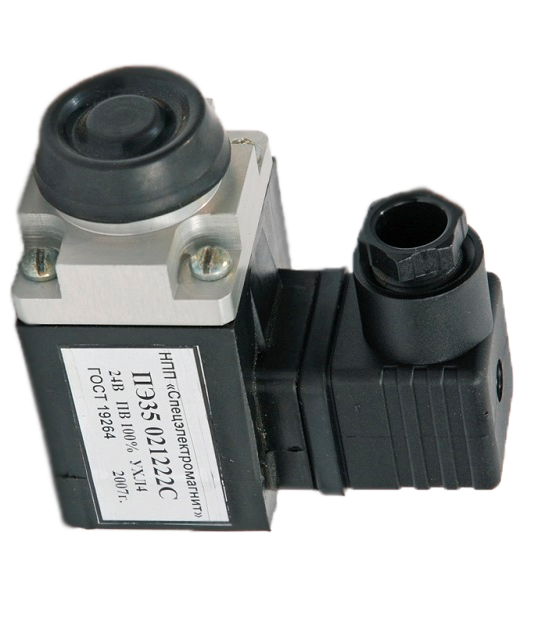

ЭЛЕКТРОМАГНИТ ПЭ35
Электромагниты серии ПЭ-35 постоянного,переменного тока пропорциональные предназначены для применения в качестве комплектующего изделия для дистанционного пропорционального управления гидравлическими предохранительными и редукционными клапанами, дросселями, регуляторами потока и распределителями с условным проходом 6 мм.
Является аналогом электромагнитов КВМ-35, ЭМЛ 02-18, ЕмАХ70/5,5 .
Степень защиты по ГОСТ 14255 IP54
КОНСТРУКЦИЯ ЭЛЕКТРОМАГНИТА:
Электромагнит изготавливается с «мокрым якорем», т.е. полость герметичной гильзы соединена с полостью гидрораспределителя. В полости электромагнита должно присутствовать масло гидравлическое.
Допускаемое давление рабочей жидкости в полости электромагнита – 6 МПа.
Катушка изолирована стеклонаполненным полиамидом. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
Электромагнит имеет кнопку ручного включения, используемую при наладке.
Степень защиты с присоединёнными соединителями электрическими СЭ11-19 и DIN43650 – IP54
Масса электромагнита – 0,48 кг.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Наименование параметра |
Значение параметра |
| Тяговое усилие при номинальном ходе якоря, не менее, Н | 25 |
| Потребляемая активная мощность, не более, Вт | 35 |
| Допустимое отклонение питающего напряжения от номинала, не более % | 10 |
| Номинальный ход якоря, мм | 2,5+0,1 |
| Полный ход якоря, мм | 6,0+0,6 |
| Режим работы, ПВ, % | 100 |

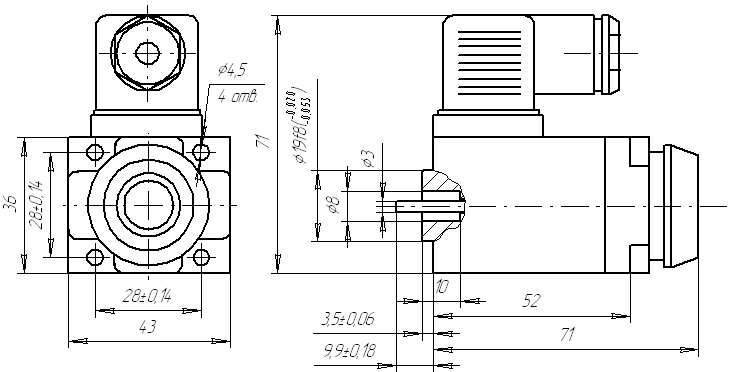

Габаритные и присоединительные размеры электромагнита ПЭ35 с соединителем CЭ11-19

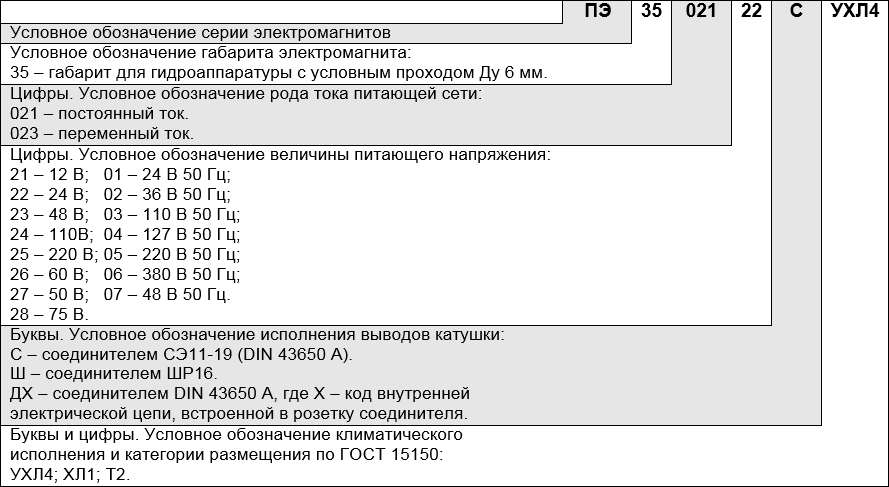

Структура условного обозначения привода серии ПЭ35
