ЭМ25-70412 220в 50гц электромагнит

Цена (руб. с НДС):
4200

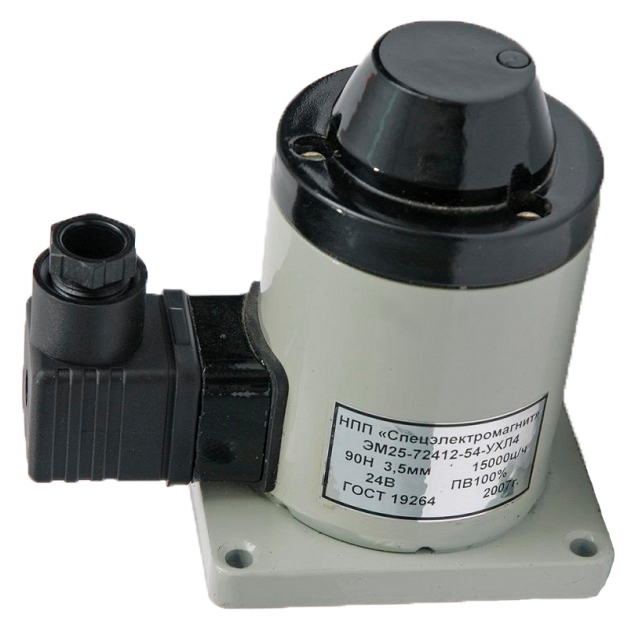

Электромагнит ЭМ25-70412

Электромагниты серии ЭМ 25 постоянного, переменного тока тока пропорциональные предназначены для применения в качестве комплектующего изделия для дистанционного пропорционального управления гидравлическими предохранительными и редукционными клапанами, дросселями, регуляторами потока и распределителями с условным проходом 10 мм.

Является аналогом ЭМЛ-1203 (Украина), ЕмА-240/7,5 (Болгария), МА-1204(Москва)

Климатическое исполнение У3, Т3, УХЛ4

Степень защиты по ГОСТ 14255 IP54

КОНСТРУКЦИЯ ЭЛЕКТРОМАГНИТА:

Электромагнит изготавливается с «сухим якорем», т.е. полость электромагнита не соединена с полостью гидрораспределителя.

Электромагнит изготавливается в толкающем исполнении.

Электромагнит имеет кнопку ручного включения, используемую при наладке.

Катушка надёжно изолирована и защищена металлическим корпусом. Металлические части, контактирующие с окружающей средой, защищены от коррозии.

Степень защиты с присоединённым соединителем электрическим СЭ11-19 и DIN43650А – IP54.

Масса электромагнита – 1,5 кг.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ



Наименование параметра

Величина параметра

Номинальное тяговое усилие, Н 90
Номинальный ход якоря, мм 3,5
Полный ход якоря, не менее, мм 7,5
Потребляемая мощность, не более, Вт 42
Режим работы, ПВ, % 100

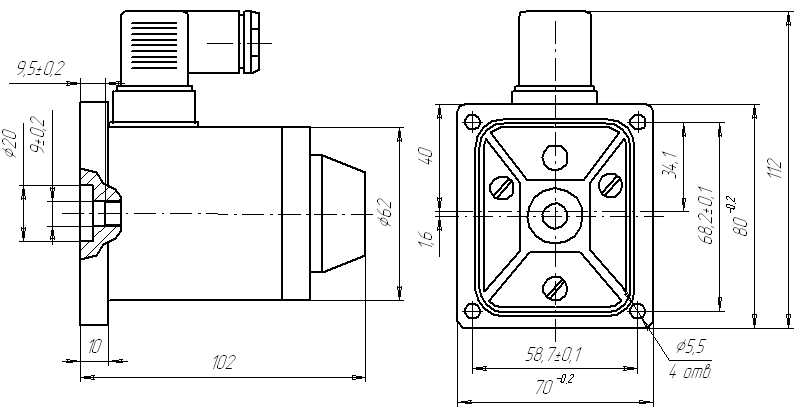

Габаритные, установочные и присоединительные размеры электромагнитов серии ЭМ-25 с выводом через соединитель электрический типа СЭ-11-19.

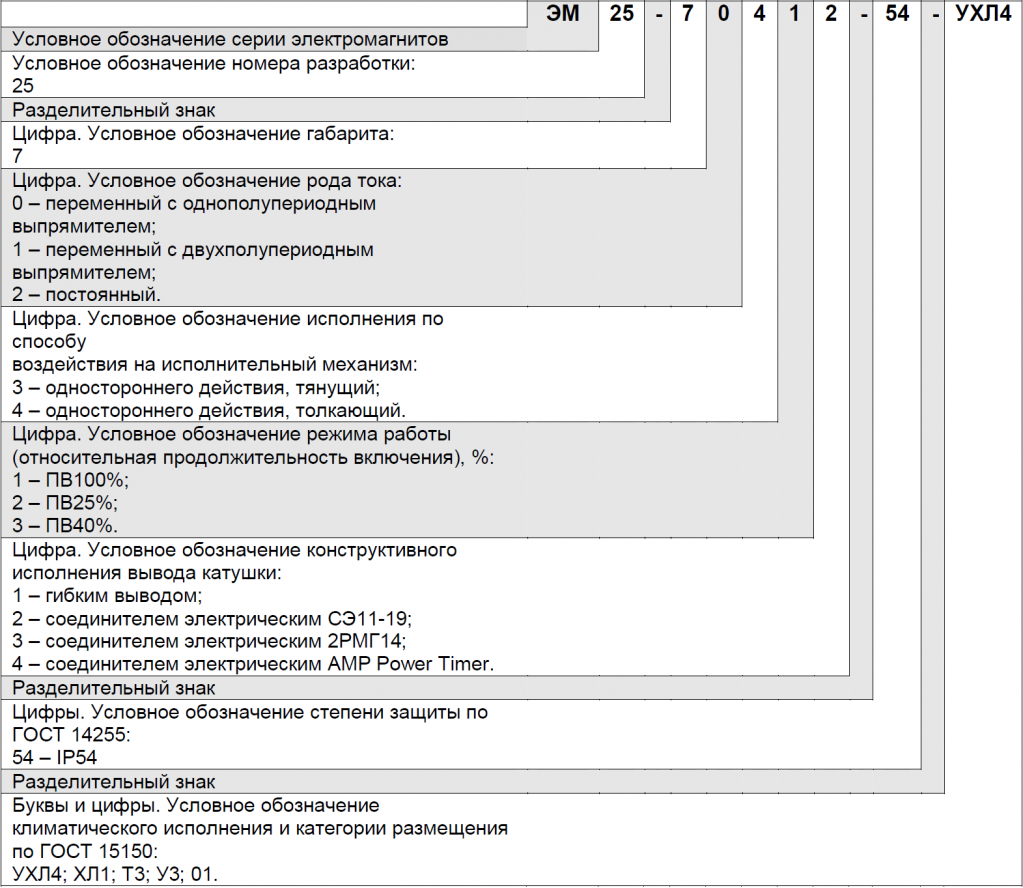

Структура условного обозначения магнитов серии ЭМ25
