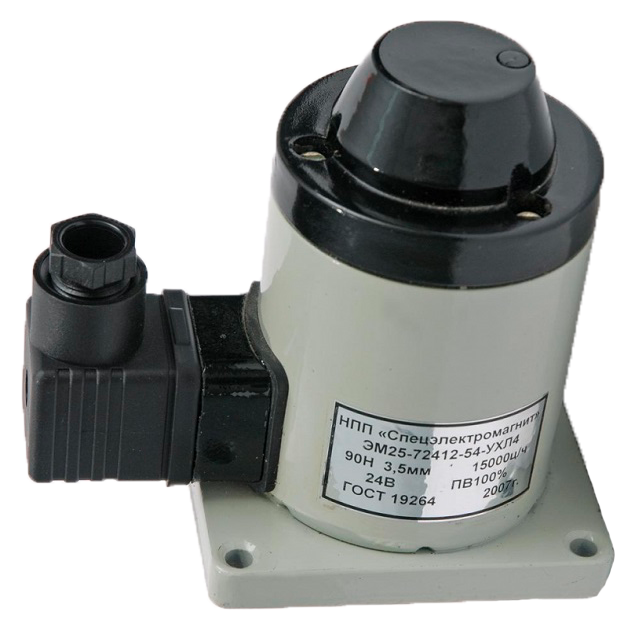

Электромагнит ЭМ25-70412
Электромагниты серии ЭМ 25 постоянного, переменного тока тока пропорциональные предназначены для применения в качестве комплектующего изделия для дистанционного пропорционального управления гидравлическими предохранительными и редукционными клапанами, дросселями, регуляторами потока и распределителями с условным проходом 10 мм.
Является аналогом ЭМЛ-1203 (Луганск), ЕмА-240/7,5 (Болгария), МА-1204(Москва)
Климатическое исполнение У3, Т3, УХЛ4
Степень защиты по ГОСТ 14255 IP54
Конструкция электромагнита:
Электромагнит изготавливается с «сухим якорем», т.е. полость электромагнита не соединена с полостью гидрораспределителя.
Электромагнит изготавливается в толкающем исполнении.
Электромагнит имеет кнопку ручного включения, используемую при наладке.
Катушка надёжно изолирована и защищена металлическим корпусом. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
Степень защиты с присоединённым соединителем электрическим СЭ11-19 и DIN43650А – IP54
Масса электромагнита – 1,5 кг.
Основные технические параметры
Наименование параметра |
Величина параметра |
| Номинальное тяговое усилие, Н | 90 |
| Номинальный ход якоря, мм | 3,5 |
| Полный ход якоря, не менее, мм | 7,5 |
| Потребляемая мощность, не более, Вт | 42 |
| Режим работы, ПВ, % | 100 |

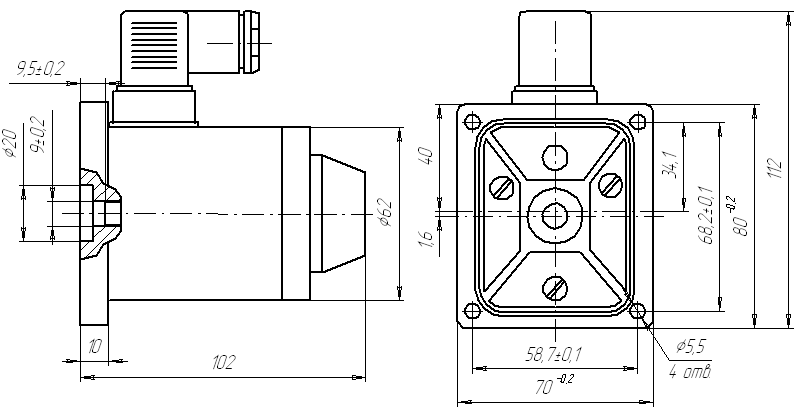

Габаритные, установочные и присоединительные размеры электромагнитов серии ЭМ-25 с выводом через соединитель электрический типа СЭ-11-19

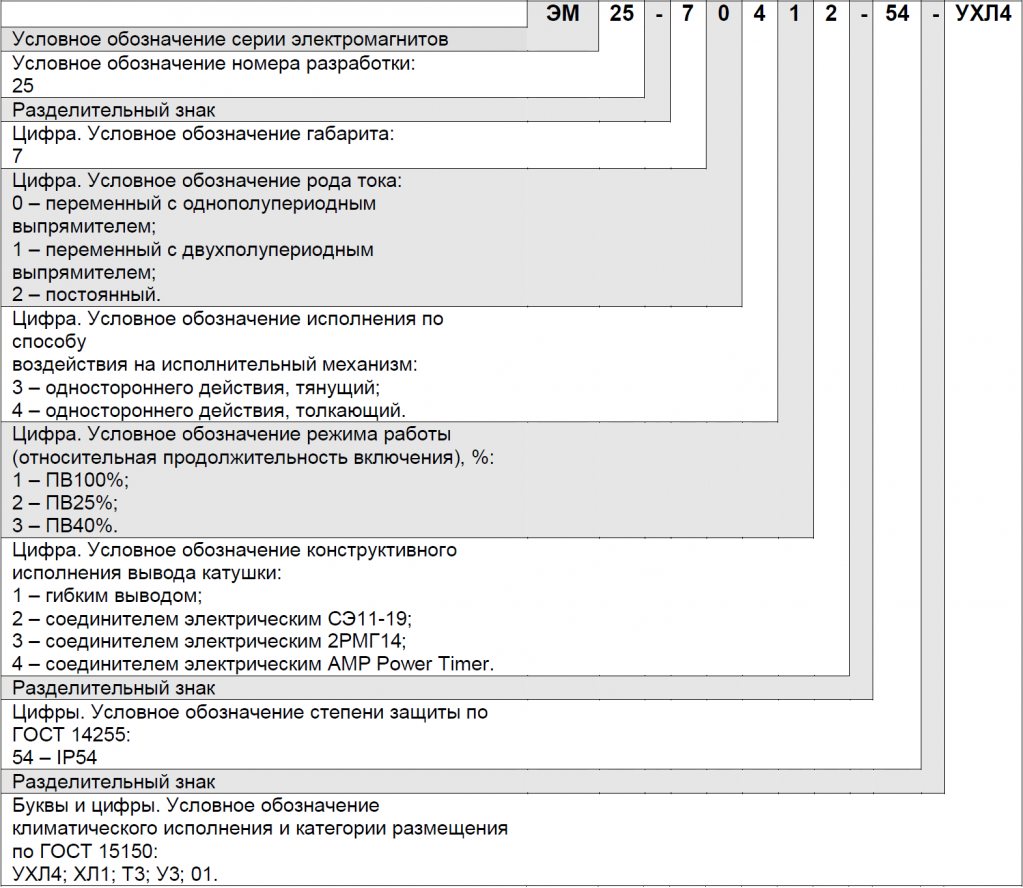

Структура условного обозначения магнитов серии ЭМ25
