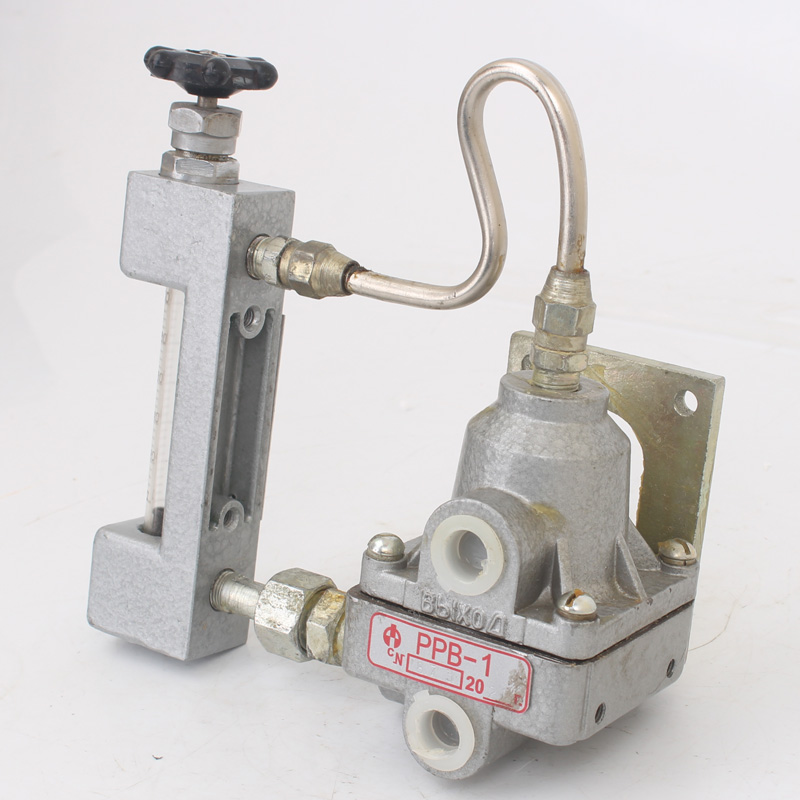

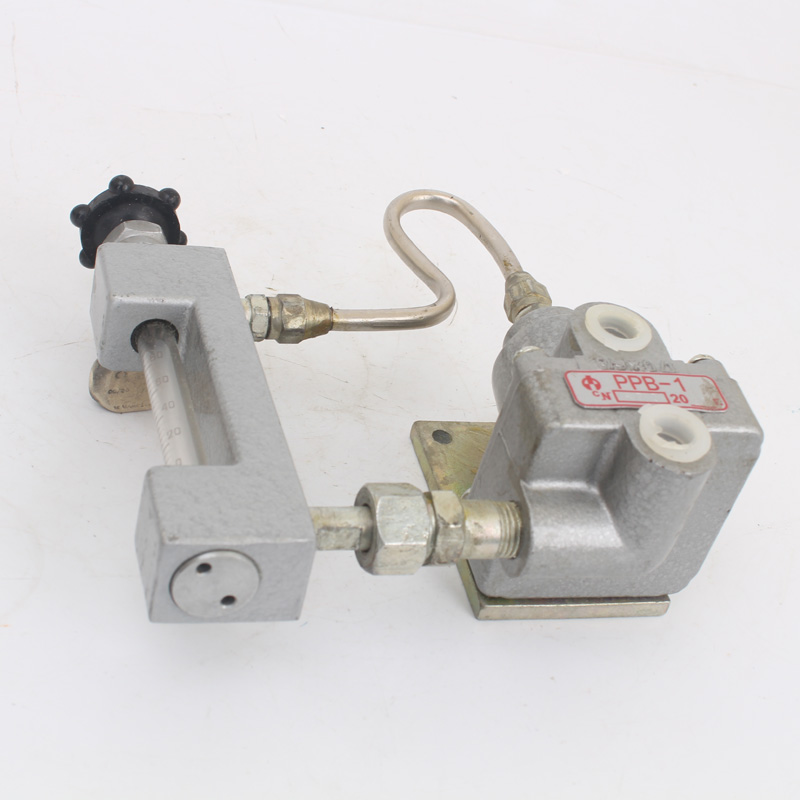

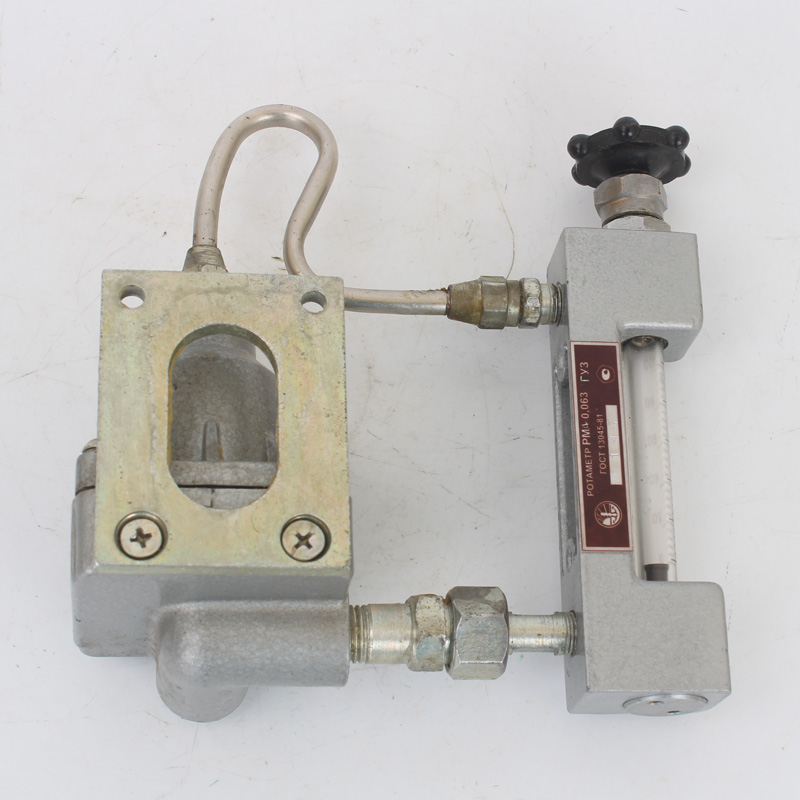

Описание
Регулятор расхода воздуха РРВ-1 предназначены для поддержания заданного значения расхода воздуха, подаваемого в пьезометрические системы измерения уровня жидкости, давления и других параметров жидкости. Могут быть использованы для дозирования подачи инертных газов в зону сварки, в медицине и других отраслях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Давление воздуха на входе, МРа (кгс/см2) от 0,10 до 0,35 (от 1,0 до 3,5)
Давление воздуха на выходе, МРа (кгс/см2) от 0 до 0,3 (от 0 до 3,0)
Перепад давления, не менее, МРа (кгс/см2) 0,05 (0,5)
Диапазон настройки, м3/ч от 0,01 до 0,05
Температура окружающего воздуха, С от 5 до 50
Габаритные размеры, мм 145*160*67
Масса, не более, кг 1,2
Чертеж

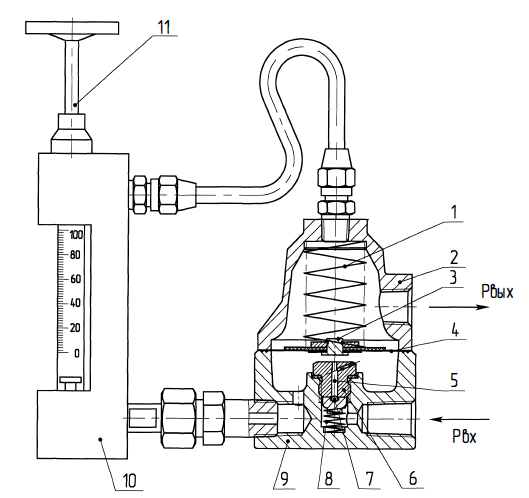

Рис.1 Конструкция регулятора РРВ-1
1 - пружина; 2 - крышка; 3 - центр; 4 - мембрана; 5 - толкатель; 6 сопло; 7 шарик; 8 пружина; 9 корпус; 10 - ротаметр; 11 дроссель.

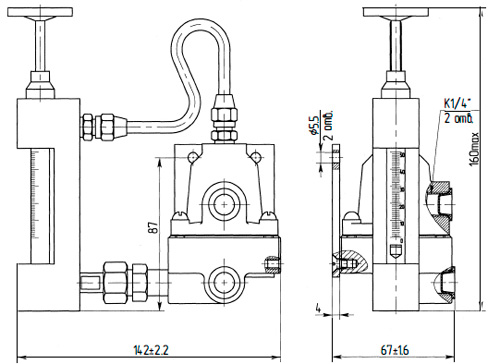

Рис.2 Габаритные и присоединительные размеры
Принцип действия
Действие регулятора основано на автоматическом поддержании постоянного перепада давления на дросселе 11, чем обуславливается постоянство расхода воздуха. Регулятор состоит из корпуса 9 и крышки 2, между которыми зажата резиновая мембрана 4 с хлопчатобумажной прокладкой; на мембране закреплен жесткий центр 3, опирающийся на толкатель 5. Под крышкой установлена пружина 1, воздействующая на мембрану. В корпусе 9 имеется шарик 7, который под действием пружины 8 стремится закрыть сопло 6. Сжатый воздух из линии питания подсоединяется к отверстию корпуса 9.
Линия пьезометрической системы измерения параметра подключается к отверстию крышки 2. Ротаметр 10 при помощи штуцеров соединен с подмембранной полостью корпуса и полостью крышки. Шкала ротаметра условная.
Протяженность шкалы 50 мм. В паспорте ротаметра приведена тарировочная таблица и график для определения величины расхода воздуха.
Настройка регулятора на заданный расход воздуха производится регулируемым дросселем 11. Так как под действием пружины 1 толкатель 5 отжимает шарик 7, то при открытии дросселя 11 воздух из линии питания поступает через сопло 6 в подмембранную полость и далее через ротаметр и полость крышки в линию пьезометрической системы измерения параметра.
При взаимодействии сил двух пружин 1 и 8 и силы от перепада давления на эффективную площадь мембраны толкатель перемещается, открывая или закрывая сопло шариком. За счет этого перепад на дросселе 11 ротаметра сохраняется постоянным. Мембрана фиксирует определенное положение шарика относительно сопла, что соответствует для данного момента определенному перепаду давления на дросселе, а следовательно, и расходу воздуха через этот дроссель.
В случае изменения режима работы регулятора за счет изменения давления в линии пьезометрической системы или в линии питания сжатым воздухом возникает разбаланс сил, действующих на мембрану. Это приводит к перемещению мембраны и изменению зазора между шариком и соплом, следовательно, к восстановлению прежнего перепада давления на дроссель.
