Назначение
Клапан электропневматический КЭП-16-1 предназначен для изменения направления потока сжатого воздуха в пневмоцилиндрах привода точечных, шовных, рельефных и других сварочных машин.
Технические характеристики клапана КЭП-16-1
Диаметр условного прохода, мм 16
Номинальное рабочее давление, МПа (кгс/см2) 0.63 (6,3)
Минимальное рабочее давление, МПа (кгс/см2) 0,05 (0,5)
Давление управления, МПа (кгс/см2) 0,38 (3,8)
Номинальное напряжение постоянного тока, В 24+10%
Максимальная частота переключений, ц/мин не менее 600
Пропускная способность, м3/с не менее 2,4*10-2
Масса, кг, не более 1,94
Устройство и принцип работы клапана КЭП-16-1
Клапан представляет собой 2-х позиционный 5-линейный распределитель с электропневматическим управлением.
Способ присоединения к пневмосети - притычной.

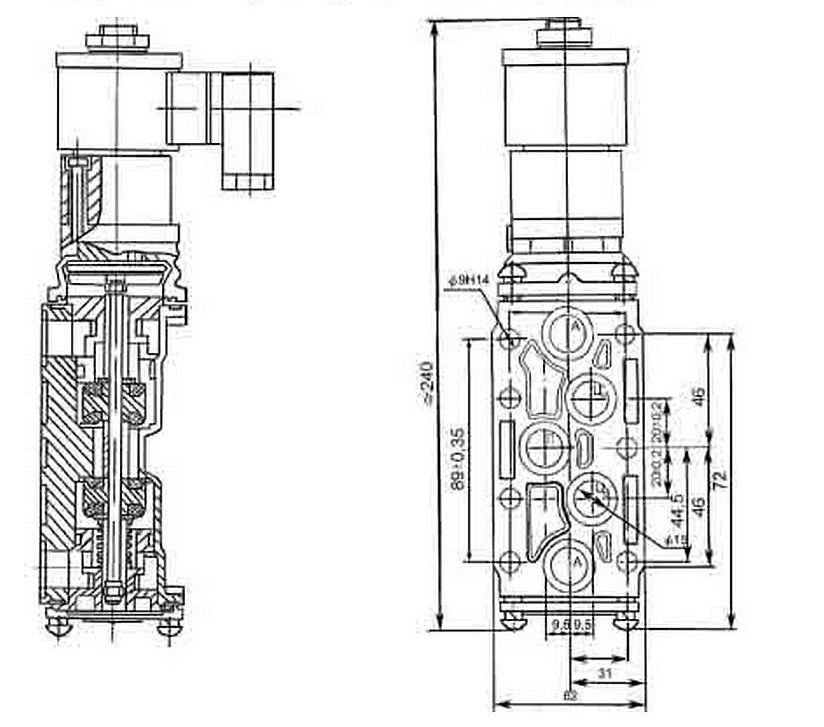

Сжатый воздух подводится к полости "Б" через отверстие "П" (см.рис.).
На рисунке катушка обесточена. Под действием пружины шток вместе с закрепленными на нем буферами занимает крайнее верхнее положение.
Из полости Б сжатый воздух поступает в отверстие Ц1. Отверстие Ц2 сообщается с атмосферой через отверстие А2. При подаче напряжения на катушку якорь клапана втягивается, в результате чего воздух управления, воздействуя на мембрану, смещает шток в крайнее нижнее положение. Сжатый воздух из полости "Б" поступает в отверстие "Ц2". Отверстие "Ц1" сообщается с атмосферой через отверстие "А1".
Клапан (рисунок) представляет собой двухпозиционный пятилинейный распределитель с электропневматическим управлением.
