ПЭ36-МГ22С-УХЛ4 24В электромагнит
Привод электромагнитный типа ПЭ36 является полным аналогом электромагнитов КВМ-36 и предназначен для дистанционного управления гидрораспределителями с условным проходом ДУ 6 мм, такими, как ПЕ6; ВЕ6; 1РЕ6; МРЭ6; и т.д. а также секционной гидроаппаратурой станочной и мобильной техники. Повышенное по сравнению с электромагнитом ПЭ35 тяговое усилие и расширенный диапазон рабочих напряжений позволяет электромагниту ПЭ36 надёжно работать на гидроаппаратуре станочной и мобильной техники.
Конструкция электромагнита:
Электромагнит изготавливается с «мокрым якорем», т.е. полость герметичной гильзы соединена с полостью гидрораспределителя.
Допускаемое давление рабочей жидкости в полости электромагнита – 6 МПа.
Электромагнит изготавливается в толкающем исполнении.
Электромагнит имеет кнопку ручного включения, используемую при наладке.
Катушка надёжно изолирована и защищена металлическим корпусом. Металлические части, контактирующие с окружающей средой, защищены от коррозии.
Степень защиты с присоединённым соединителем электрическим СЭ11-19 и DIN43650А – IP54, с присоединёнными соединителями электрическими 2РМГ14 и AMP Power Timer - IP65.
Масса электромагнита – 0,6 кг.
Основные технические характеристики
Наименование параметра Исполнение "М"
Тяговое усилие при номинальном ходе якоря, не менее, Н 52
Потребляемая активная мощность, не более, Вт 35
Допустимое отклонение питающего напряжения от номинала, не более +25% ... -10%
Номинальный ход якоря, мм 2,5
Полный ход якоря, мм5,5+0,5
Режим работы, ПВ, %100

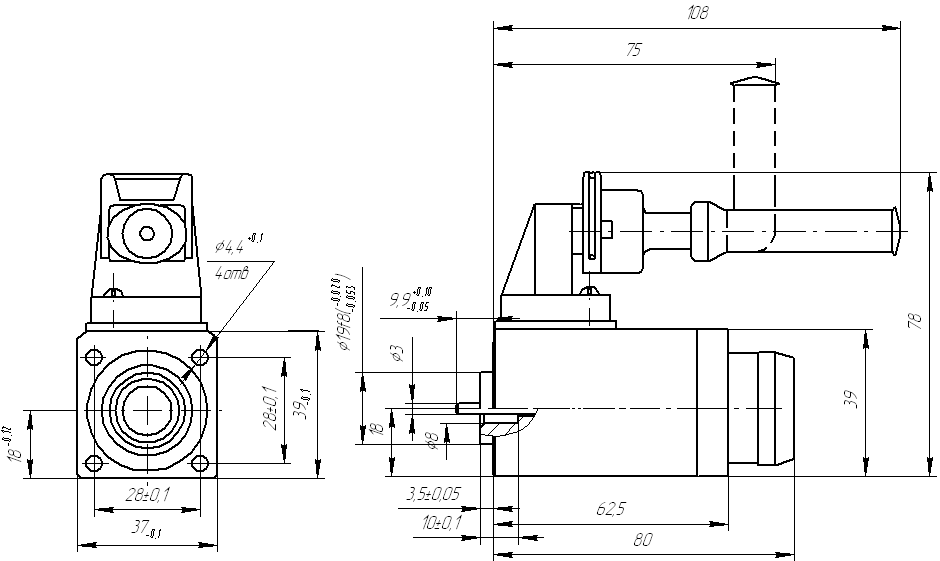

Габаритные и присоединительные размеры электромагнита ПЭ36 с соединителем AMP Power Timer

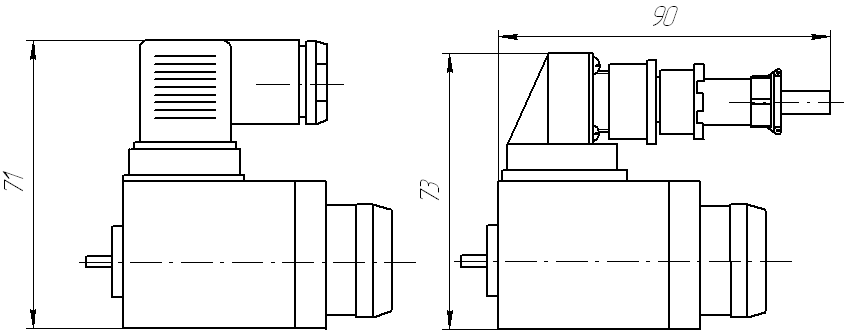

Габаритные и присоединительные размеры электромагнита ПЭ36 с соединителем СЭ11-19 и 2РМГ

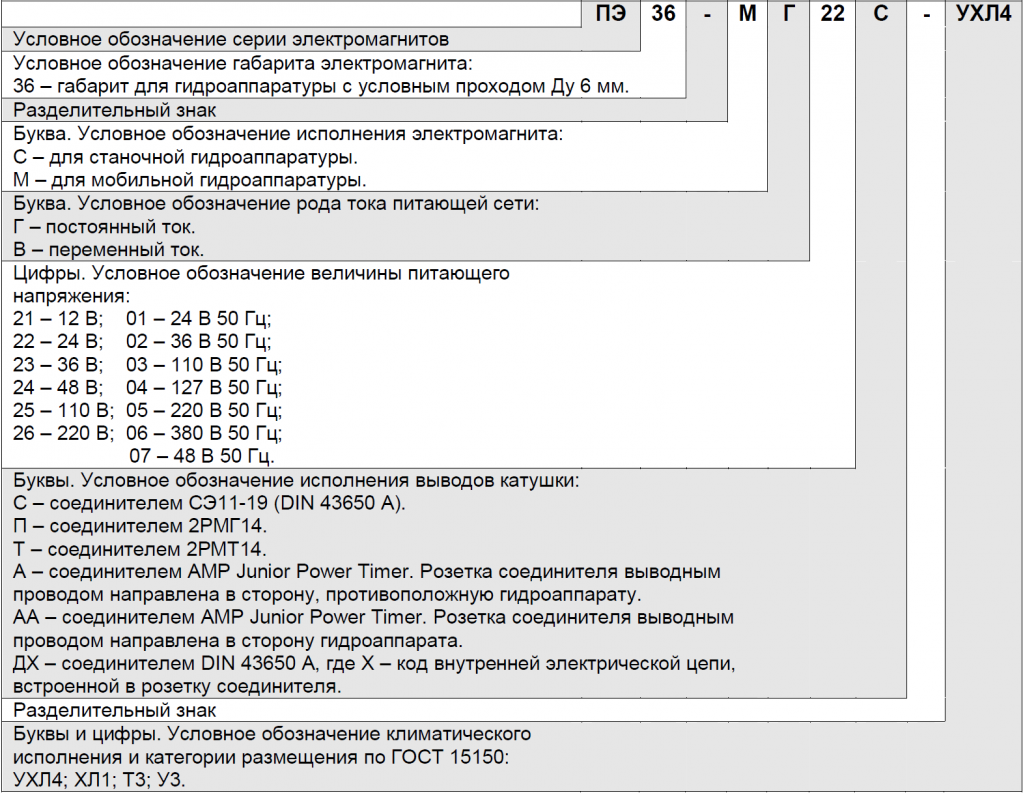

Структура условного обозначения привода серии ПЭ36
