Назначение

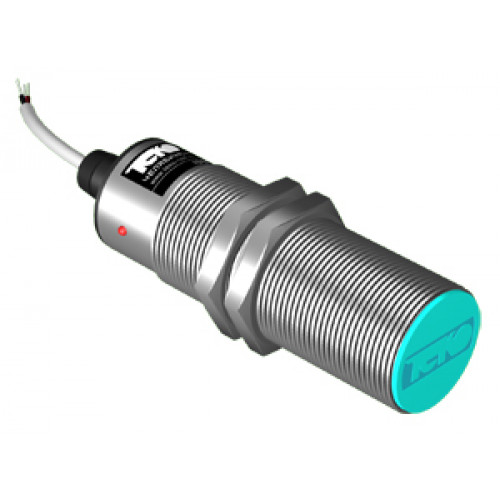

Индуктивный датчик (индуктивный бесконтактный выключатель) ISB AF63A-31P-7-LZ при появлении объекта воздействия в чувствительной зоне коммутирует электрическую цепь исполнительного устройства. Для срабатывания индуктивного датчика непосредственного соприкосновения с контролируемым объектом не требуется.
При появлении в чувствительной зоне датчика (сенсора) объекта воздействия из любого металла происходит демпфирование электромагнитного поля, амплитуда колебаний генератора уменьшается, срабатывает пороговое устройство (триггер) и электронный ключ датчика переключается.
Характеристики

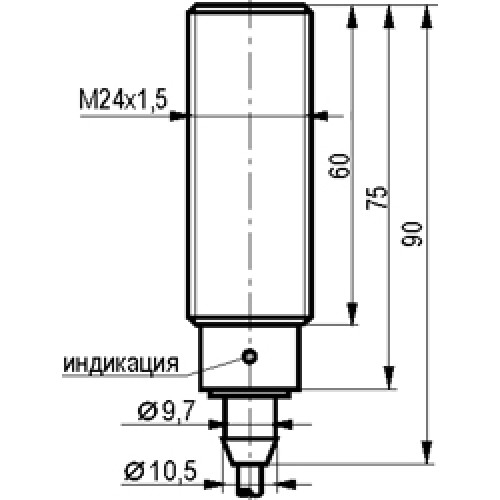

Размер корпуса, ДxШxДл M24x1,5x90
Тип монтажа Встраиваемый
Номинальное расстояние срабатывания 7 мм
Способ подключения Кабель
Материал корпуса Д16Т
Диаметр резьбового корпуса M24
Длина в мм.90
Тип корпуса Цилиндрический резьбовой
Корпус диаметр от 16 до 27 мм
Максимальный рабочий ток, Imax400 мА
Диапазон рабочих напряжений, Uраб.10...30 В DC
Падение напряжения при Imax, Ud≤2,5 В
Тип контакта / Структура выхода PNP Замыкающий
Частота переключения, F max500 Гц
Присоединение / Подключение Кабель 3х0,34 кв. мм
Световая индикация Есть
Комплексная защита Есть
Степень защиты по ГОСТ 14254-96 IP67
Кол-во проводов3
Диапазон рабочих температур -25°С...+75°С
Рабочий зазор 0...5,6 мм

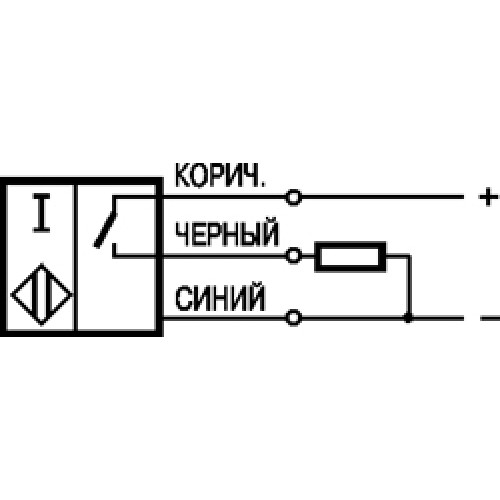

Схема подключения 3-хпроводный
